Description

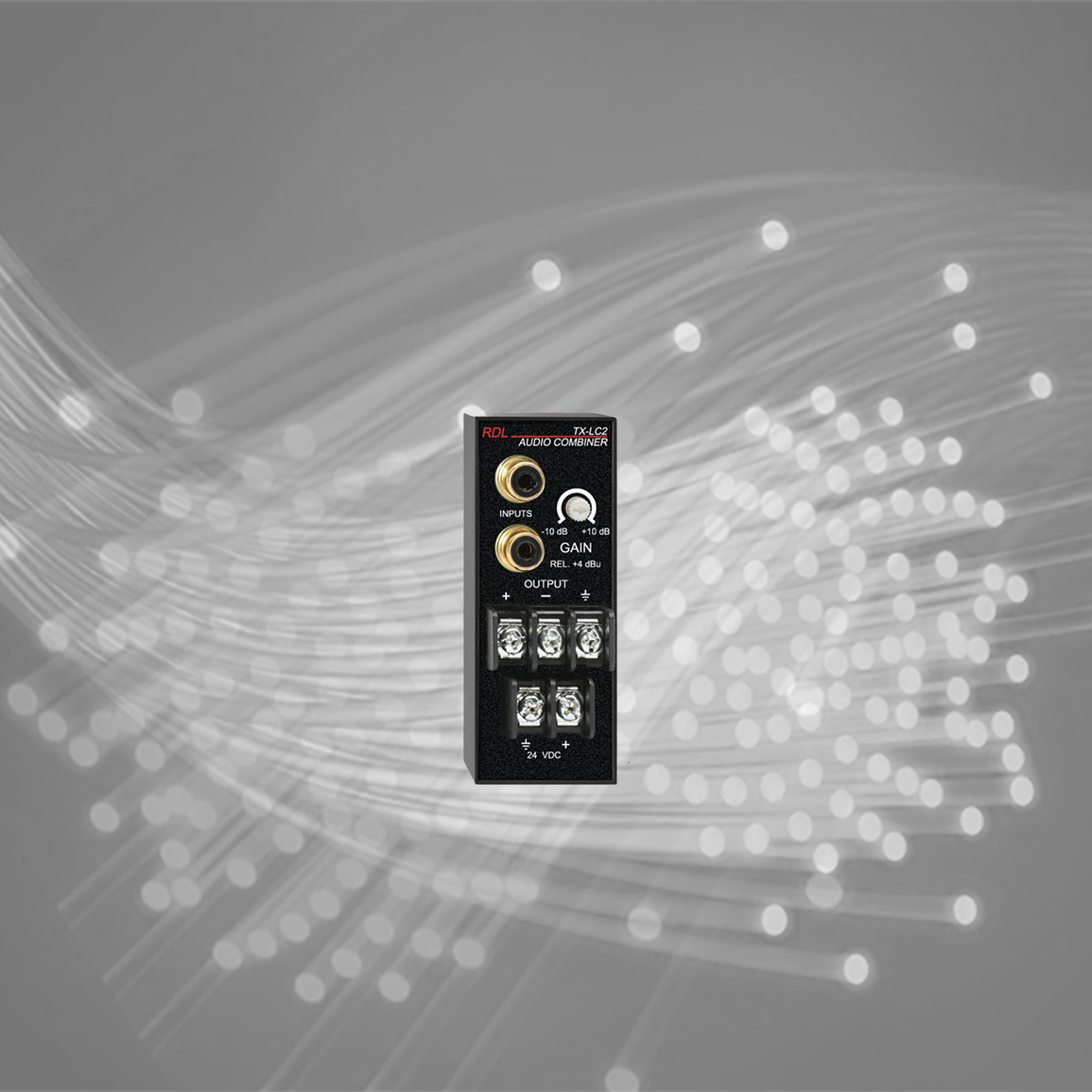

Le TX-LC2 permet de mélanger deux sources audio asymétriques de niveau ligne pour obtenir un signal audio symétrique ou asymétrique en sortie.
Les circuits d’entrée sont au niveau ligne (-10 dBV) dotés d’une impédance élevée et isolés les uns des autres. Vous pouvez ainsi utiliser ce module pour sommer une source stéréo asymétrique sans affecter la séparation stéréo. Le signal stéréo envoyé à l’entrée du TX-LC2 ressort en mono. Le gain des signaux cumulés est réglable de -10 à +10 dB (réf. +4 dBu).
Le TX-LC2 permet également de réduire deux sources séparées en un seul signal. Le mélange des deux signaux se fait par un amplificateur sommateur actif.
L’impédance de l’étage de sortie est de 150 Ω en symétriques et est conçue pour alimenter des lignes symétriques ou asymétriques. Le TX-LC2 fonctionne en utilisant une alimentation 24 Vcc, et il peut aussi fonctionner sous 12 Vcc avec une réduction de la capacité de surcharge.
Les connecteurs d’entrée du TX-LC2 lui confèrent une grande simplicité d’utilisation. L’ampleur de la plage de réglage du gain est parfaitement adaptée aux cas où il faut réduire une source stéréo asymétrique en un signal mono symétrique, tout particulièrement pour les appareils domestiques à faible niveau de sortie, comme certaines télévisions.
Le TX-LC2 peut être utilisé seul ou en combinaison avec d’autres accessoires et modules RDL pour constituer un système audio/vidéo complet.
